簡介：

繞阻式PT-100電阻傳感器采用陶瓷或玻璃管的封裝方式，結構結實穩定，測量溫度范圍寬。我們提供的所有鉑電阻傳

感器均符合IEC751工業標準，測量溫度范圍從30 K到873 K。為了客戶安裝和使用方便，我們可以提供獨特的ARB封
裝方式、釬焊工藝的引線。鉑電阻傳感器在測量溫度范圍內具有恒定的的靈敏度（dR/dT），具有良好的互換性，相
對于二極管傳感器穩定性高，不易損壞。在40K以上的低溫環境中，受磁場影響小，可以應用在帶有磁場的溫度環境

中使用。

產品特點：

? 溫度范圍： – 259°C to +600°C （型號不同溫度范圍不同）
? 多種型號可獲得
? 符合IEC 751標準
? 高抗振性
? 相應速度快
? 抗熱沖擊性高
? 優異的耐化學性
? 重復性高：±5 mK @77 K
? 高于40K時可應用于帶磁場的低溫環境中
? 提供校準服務

技術參數表：

標準曲線：IEC751
推薦勵磁電流：1mA
在推薦勵磁電流時的消耗：100 μW at 273 K
熱響應時間：PT-1612 1.75 s at 77 K, 12.5 s at 273 K; PT-1805 2.5 s at 77 K, 20 s at 273 K
重復性：±5 mK at 77 K 傳感器從室溫到液氮反復熱沖擊10次得到此數據
推薦焊接辦法：使用最高溫度不超過室溫可使用普通焊錫；使用最高溫度不超過500K，可使用高溫焊錫；使用最高溫度超過500K使用激光釬焊。

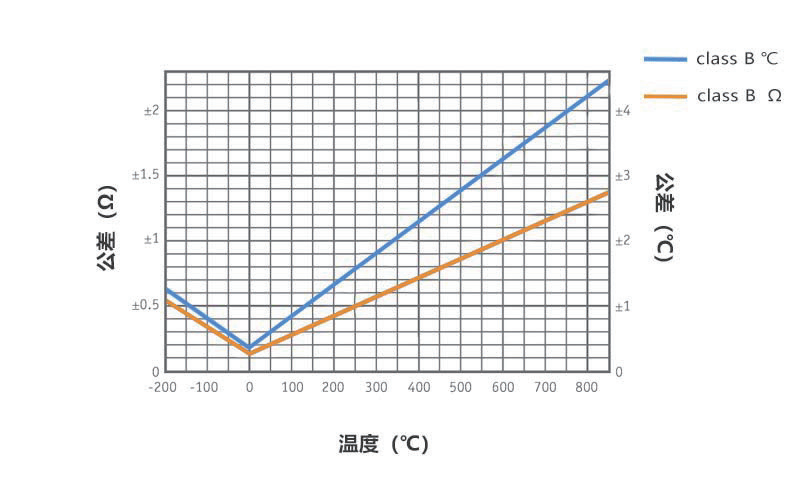

PT-100的互換性：

材料及兼容性：

型號	引腳類型	內部填充	真空兼容	磁場兼容
PT-1612	2根鉑線	粉末填充	1 × 10-4Pa	YES
PT-1612-ARB	2根鉑線	鋁制矩形膠裝
PT-3022	2根鉑線	粉末填充
PT-3022-ARL	2根鉑線	鋁制矩形膠裝
PT-1805	2根鉑線	固態玻璃	1 × 10-7Pa	NO

物理規格及溫度范圍：

溫度	70K	100K	305K	400K	500K	670K	800K	900K	1073K
精度	±1.3K	±1.2K	±0.5K	±0.9K	±1.4K	±2.3K	±2.9K	±3.5K	±4.3K

	30K~305K	305K~400K	400K~475K	475K~500K	500K~670K
2S	±0.25K	±0.9K	±1.3K	±1.4K	±2.3K
3S	±0.25K	±0.25K	±0.25K	±1.4K	±2.3K

*備注：2S標定是在77K和305K兩個溫度點進行標定，表格中所列的精度就是這兩點標定之后的精度。3S標定是在77K、305K和423K三個溫度點進行標定，表格中所列的精度是這三點標定之后的精度。

標定精度：

*L=325K H1=423K H2=500K

型號	14L	14H1	14H2	50L	50H1	50H2
PT-1612	±0.1K	±0.1K	±0.1K(14-423K) ±1K(423-500K)	±0.1K	±0.1K	±0.1K(50-423K) ±1K(423-500K)
PT-1612-ARB			±0.1K(14-423K) ±1K(423-500K)			±0.1K(50-423K) ±1K(423-500K)
PT-3022			±0.1K(14-423K) ±1K(423-500K)			±0.1K(50-423K) ±1K(423-500K)
PT-1805			±0.1K(14-423K) ±1K(423-500K)			±0.1K(50-423K) ±1K(423-500K)

型號	77L	77H1	77H2	253H1	253H2
PT-1612	±0.1K	±0.1K	±0.1K(77-423K) ±1K(423-500K)	±0.1K	±0.1K(77-423K) ±1K(423-500K)
PT-1612-ARB			±0.1K(77-423K) ±1K(423-500K)		±0.1K(77-423K) ±1K(423-500K)
PT-3022			±0.1K(77-423K) ±1K(423-500K)		±0.1K(77-423K) ±1K(423-500K)
PT-1805			±0.1K(77-423K) ±1K(423-500K)		±0.1K(77-423K) ±1K(423-500K)

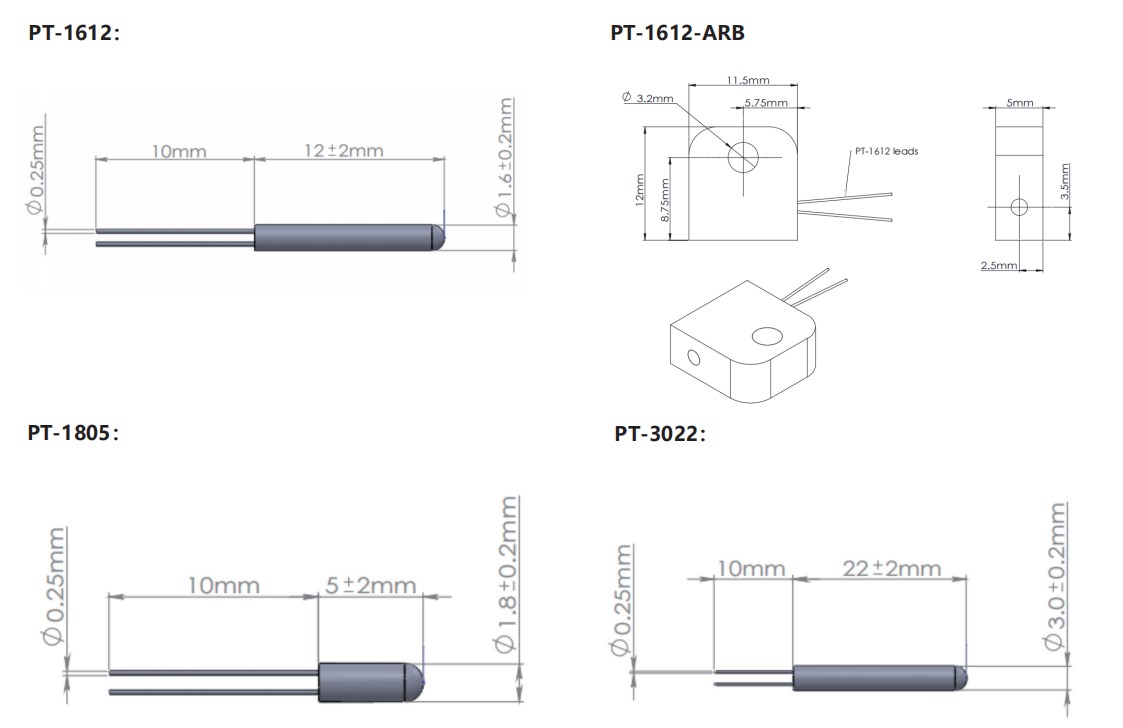

傳感器尺寸圖：

訂購信息：

鉑電阻	校準傳感器的型號直接在傳感器型號后面加后綴 2S：兩點標定；3S:三點標定 L：325K；H:500K; J=800K
型號	不標定	2S	3S	14L	14H	14J
PT-1612	√	√	√	√	√	√
PT-1612ARB	√	√	√	√	√	√
PT-3022	√	√	√	√	√	√
PT-3022-ARL	√	√	√	√	√	√
PT-1805	√	√	√	√	√
