Scientific Instruments SI-540硅二極管低溫溫度傳感器
產品概述
Scientific Instruments 低溫傳感器，型號 Si-540硅二極管傳感器體積小巧且可在1.5K~450K溫度范圍內工作， 它們在較寬的溫度范圍內是線性的，在較低的范圍內具有很高的靈敏度，并可與標準的V/T曲線互換。
溫度范圍：1.5K-450K
激勵電流：10uA
靈敏度：40mV/K
特點：
? 互換性
? 可重復性
? NIST標準
? 結實
物理規格：
? 鍍金OFHC銅質外殼, 直徑. 0.093" (2.4mm) x 長0.250" (5.1mm)
? 標準配置磷青銅引線，4引線，聚酰亞胺涂層，36AWG
四導線選項:
*36 AWG銅，雙絞線絕緣:特氟隆
*36 AWG磷青銅，粘結絕緣:聚酰亞胺

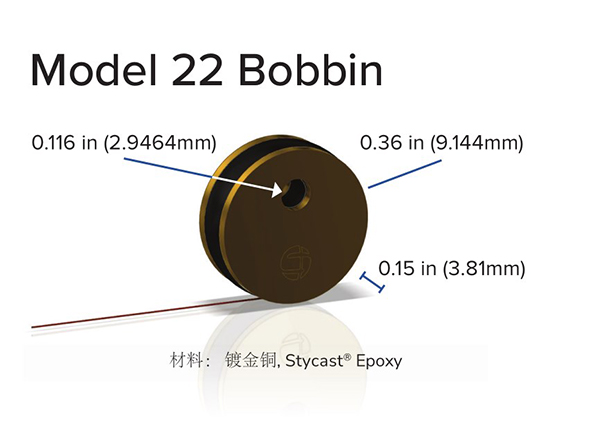

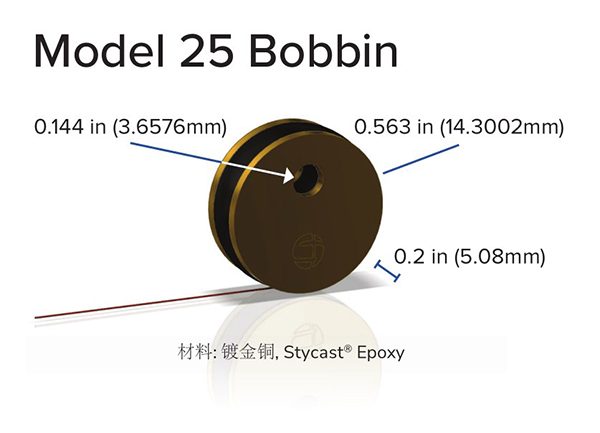

*30 AWG磷青銅，粘結絕緣:聚酰亞胺*30 AWG銅絞線(僅適用于25型)絕緣:特隆*32 AWG磷青銅，粘結絕緣:聚酰亞胺Two-Wire
可根據要求提供雙線配置

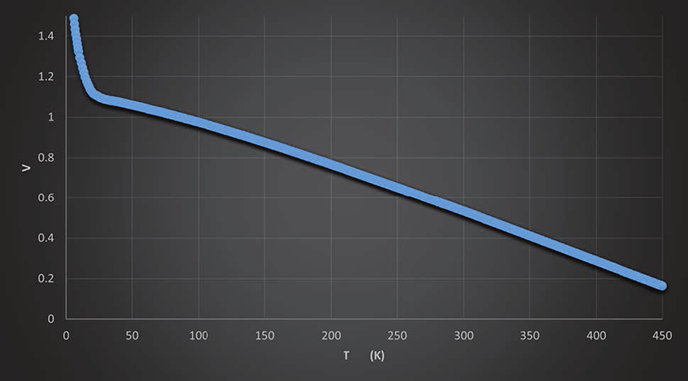

響應曲線：

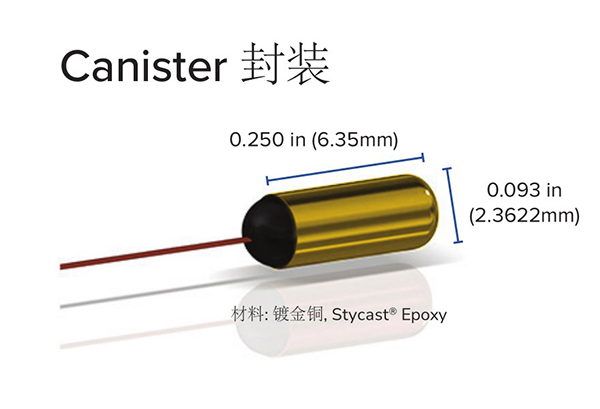

Canister 封裝：
技術參數
Si-540 可互換的精度分組：
Si-540 “AA” 系列精度： | +/- 0.1K from 1.5K to 25K +/- 0.5K from 25K to 450K |
| Si-540 “A” 系列 精度： | +/- 0.3K from 1.5K to 25K +/-0.5K from 25K to 450K |
| Si-540 系列 “B” 精度： | +/- 0.5K from 1.5K to 450K |
| Si-540 “C” 系列精度： | +/- 0.5K from 1.5K to 450K +/- 1K from 25K to 450K |
| Si-540 “D” 系列 精度： | +/- 1K from 1.5K to 25K +/-2K from 25k to 450K |
| Si-540 不校準精度： | +/- 2K from 1.5K to 25K +/- 5K from 25K to 450K |
| Si-540 “N” 校準范圍(4.2K to 450K) Si-540 “NN” 校準范圍(1.5K to 450K) 校準精度: | +/- 0.03K from 1.5K to 25K +/- 0.1K from 25K to 450K |
* 數據可能因產品改進而發生變化
